یکی از مهم‌ترین اجزای هر سیستم خنک‌کاری صنعتی، قطره‌گیر یا همان Drift Eliminator است. وظیفه این قطعه جلوگیری از خروج ذرات آب معلق همراه جریان هوا از بالای برج خنک کننده است. درواقع اگر قطره‌گیر وجود نداشته باشد، حجم زیادی از آب به صورت ذرات ریز به محیط اطراف پرتاب می‌شود که هم موجب هدررفت آب و انرژی خواهد شد و هم به تجهیزات اطراف آسیب می‌زند. در میان انواع قطره‌گیرها، دو مدل تیغه‌ای و سلولی بیشترین کاربرد را دارند. اما سوال مهم این است که تفاوت قطره گیر تیغه ای و قطره گیر سلولی چیست و در چه شرایطی باید از هر یک استفاده کرد؟ در این مقاله به بررسی جزئیات این دو مدل و مقایسه دقیق آنها می‌پردازیم.
قطره‌گیر تیغه‌ای چیست؟
قطره‌گیر تیغه‌ای از صفحات یا تیغه‌های موازی تشکیل شده است که به‌صورت خمیده یا مستقیم در مسیر جریان هوا قرار می‌گیرند. زمانی که جریان هوا از برج عبور می‌کند، ذرات آب موجود در آن با تیغه‌ها برخورد کرده و مسیرشان تغییر می‌کند. در نتیجه آب روی تیغه‌ها جمع می‌شود و دوباره به چرخه برج بازمی‌گردد. طراحی این نوع قطره‌گیر باعث می‌شود راندمان جداسازی آب بالا باشد و افت فشار کمی در جریان هوا ایجاد شود.
از مهم‌ترین ویژگی‌های این نوع قطره‌گیر می‌توان به موارد زیر اشاره کرد:
- نصب آسان در انواع برج‌ها
- هزینه تولید پایین‌تر نسبت به مدل سلولی
- امکان استفاده در برج‌های کوچک و متوسط
- راندمان مناسب در شرایط آب‌وهوایی معتدل
قطره‌گیر سلولی چیست؟

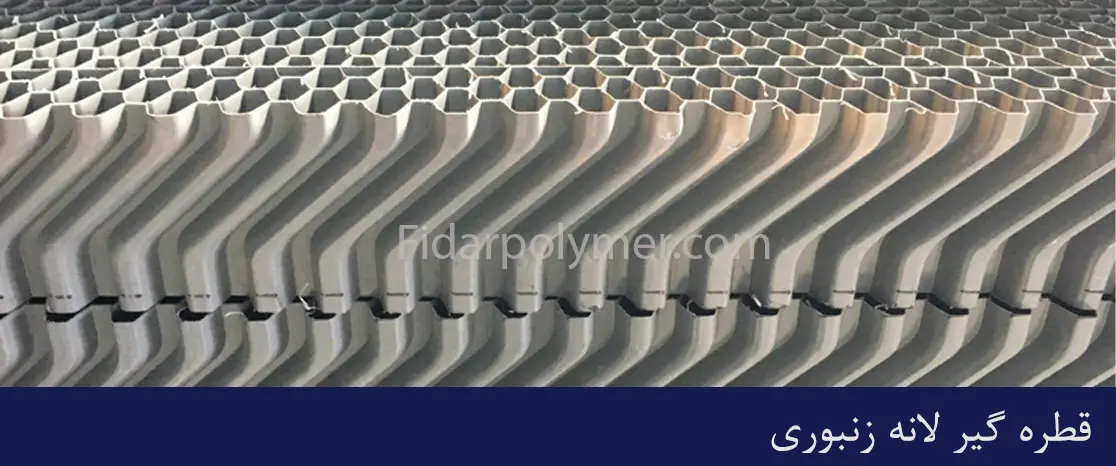

قطره‌گیر سلولی برخلاف نوع تیغه‌ای، ساختاری شبیه سلول‌های لانه‌زنبوری دارد. در این مدل، مسیر حرکت هوا بارها تغییر می‌کند و ذرات آب به دفعات بیشتری با دیواره‌ها برخورد می‌کنند. به همین دلیل راندمان جمع‌آوری آب در این مدل بالاتر است.
این نوع قطره‌گیر برای سیستم‌هایی که حجم بالای جریان هوا و آب دارند بسیار مناسب است و معمولاً در برج‌های بزرگ صنعتی و نیروگاهی استفاده می‌شود. طراحی سه‌بعدی سلولی اگرچه موجب افزایش راندمان جداسازی قطرات می‌شود، اما به دلیل پیچیدگی بیشتر، هزینه تولید و نگهداری آن بالاتر است.
مقایسه قطره‌گیر تیغه‌ای و سلولی
پیش از معرفی تفاوت‌ها به‌صورت لیستی، بهتر است بدانیم که انتخاب نوع قطره‌گیر به عوامل متعددی مثل ظرفیت برج، شرایط اقلیمی، جنس بدنه و حتی نوع پکینگ کولینگ تاور بستگی دارد. برای مثال در برج‌هایی که از پکینگ فیلمی استفاده می‌شود، معمولاً نیاز به قطره‌گیرهایی با راندمان بالاتر وجود دارد.
مهم‌ترین تفاوت‌ها:
- قطره‌گیر تیغه‌ای هزینه اولیه کمتری دارد، درحالی‌که قطره‌گیر سلولی راندمان بیشتری در جمع‌آوری ذرات آب ارائه می‌دهد.
- مدل تیغه‌ای بیشتر در برج‌های کوچک و متوسط به‌کار می‌رود، اما مدل سلولی مناسب برج‌های بزرگ و نیروگاهی است.
- قطره‌گیر سلولی به دلیل پیچیدگی طراحی، افت فشار بیشتری در مسیر جریان هوا ایجاد می‌کند.
- طول عمر هر دو مدل مشابه است، اما نگهداری و شست‌وشوی نوع تیغه‌ای آسان‌تر است.
مزایای استفاده از قطره‌گیرها
استفاده از قطره گیر برج خنک کننده صرف‌نظر از نوع آن، مزایای زیادی به همراه دارد که در ادامه به آنها اشاره می‌کنیم. پیش از معرفی این مزایا به‌صورت لیستی، باید بدانیم که حذف قطرات آب از جریان هوا نه تنها مانع هدررفت منابع می‌شود بلکه به کاهش خوردگی تجهیزات اطراف و افزایش طول عمر سیستم نیز کمک می‌کند.
مزایا:
- جلوگیری از هدررفت آب در چرخه خنک‌کاری
- بهبود راندمان کلی سیستم و کاهش مصرف انرژی
- محافظت از محیط اطراف در برابر رسوب و رطوبت
- افزایش طول عمر قطعات برج خنک کننده
- کاهش خطرات بهداشتی ناشی از ریزش قطرات آب در محیط
جنس و متریال قطره‌گیرها
قطره‌گیرها معمولاً از مواد پلیمری مانند PVC و PP ساخته می‌شوند. این مواد در برابر خوردگی و تغییرات دمایی مقاومت بالایی دارند. انتخاب متریال مناسب در عملکرد قطره‌گیر بسیار مؤثر است. برای مثال در محیط‌هایی با رطوبت و دمای بالا، استفاده از PVC توصیه می‌شود، درحالی‌که در شرایط کاری سخت‌تر، PP گزینه بهتری خواهد بود.
این نکته مشابه انتخاب پکینگ مدیا ثابت در تصفیه فاضلاب است؛ چراکه جنس و طراحی آن مستقیماً بر راندمان فرآیند تأثیر می‌گذارد.
کاربرد قطره‌گیرها در صنایع
قطره‌گیرها تنها به برج‌های خنک‌کننده محدود نمی‌شوند، بلکه در بسیاری از فرآیندهای صنعتی که شامل تبخیر یا پاشش آب هستند، کاربرد دارند. در این بخش، پیش از ارائه لیست، لازم است بدانیم که استفاده از این تجهیزات بخشی از استانداردهای زیست‌محیطی و بهداشتی محسوب می‌شود.
کاربردها:
- برج‌های خنک‌کننده صنعتی و نیروگاهی
- سیستم‌های تهویه مطبوع بزرگ
- واحدهای پتروشیمی و پالایشگاهی
- صنایع غذایی و دارویی
- سیستم‌های تبرید سردخانه‌ها
نکات مهم در انتخاب قطره‌گیر مناسب
انتخاب بین قطره‌گیر تیغه‌ای و سلولی به عوامل مختلفی بستگی دارد. در ادامه پیش از لیست کردن نکات، باید تأکید کنیم که مشاوره با متخصصان معتبر و تولیدکنندگان باتجربه مانند فیدار پلیمر کیان مهر می‌تواند نقش مهمی در انتخاب صحیح داشته باشد.
نکات کلیدی انتخاب:
- ظرفیت و اندازه برج خنک‌کننده
- نوع پکینگ و طراحی داخلی برج
- شرایط اقلیمی و میزان رطوبت منطقه
- جنس و کیفیت مواد اولیه قطره‌گیر
- هزینه‌های نصب و نگهداری
جدول مقایسه قطره‌گیر تیغه‌ای و سلولی
پیش از مشاهده جدول، توجه داشته باشید که این مقایسه یک راهنمای کلی است و انتخاب نهایی باید بر اساس شرایط واقعی پروژه انجام شود.
| ویژگی‌ها | قطره‌گیر تیغه‌ای | قطره‌گیر سلولی |
| راندمان جداسازی آب | متوسط | بالا |
| هزینه تولید | پایین | بالا |
| مناسب برای | برج‌های کوچک و متوسط | برج‌های بزرگ و نیروگاهی |
| افت فشار جریان هوا | کم | بیشتر |
| نگهداری و شست‌وشو | آسان | دشوارتر |
نتیجه‌گیری
در پایان باید گفت که انتخاب بین قطره‌گیر تیغه‌ای و سلولی کاملاً به شرایط کاری، ظرفیت سیستم و اهداف بهره‌برداری بستگی دارد. اگر به دنبال هزینه کمتر و نگهداری آسان هستید، قطره‌گیر تیغه‌ای گزینه مناسبی است. اما برای پروژه‌های بزرگ صنعتی که راندمان بالاتر اولویت دارد، استفاده از قطره‌گیر سلولی توصیه می‌شود.
در هر صورت، همانند انتخاب صحیح پکینگ کولینگ تاور یا سایر اجزای داخلی، توجه به کیفیت و طراحی قطرات گیر برج خنک کننده می‌تواند نقش کلیدی در بهبود راندمان و صرفه‌جویی اقتصادی ایفا کند. همچنین همکاری با تولیدکنندگان معتبر همچون فیدار پلیمر کیان مهر تضمین‌کننده کیفیت و عملکرد پایدار تجهیزات خواهد بود. به همین دلیل بررسی دقیق قطعات برج خنک کننده و انتخاب مناسب‌ترین گزینه‌ها برای هر پروژه، همواره بهترین راهکار محسوب می‌شود.
سوالات متداول
۱. قطره‌گیر تیغه‌ای برای چه نوع برج خنک‌کننده‌ای مناسب‌تر است؟
قطره‌گیر تیغه‌ای به دلیل طراحی ساده و هزینه کمتر، بیشتر در برج‌های خنک‌کننده کوچک و متوسط استفاده می‌شود. این مدل برای مناطقی که شرایط آب‌وهوایی معتدل دارند و نیاز به راندمان بسیار بالا نیست، انتخاب مناسبی است.
۲. چرا در برج‌های صنعتی بزرگ از قطره‌گیر سلولی استفاده می‌شود؟
قطره‌گیر سلولی به دلیل طراحی سه‌بعدی و مسیرهای متعدد برای تغییر جهت هوا، توانایی بالایی در جداسازی ذرات آب دارد. به همین دلیل برای برج‌های بزرگ و پروژه‌های نیروگاهی یا پتروشیمی که راندمان اولویت اصلی است، انتخاب ایده‌آل محسوب می‌شود.
۳. آیا جنس قطره‌گیر روی عملکرد آن تأثیر دارد؟
بله. متریالی مانند PVC و PP بیشترین استفاده را دارند. انتخاب جنس مناسب علاوه بر افزایش مقاومت در برابر رطوبت و مواد شیمیایی، طول عمر قطره‌گیر را افزایش داده و از نظر اقتصادی مقرون‌به‌صرفه خواهد بود.
