در عملکرد حرارتی برج خنک‌کننده، یکی از مهم‌ترین اجزای داخلی که مستقیماً بر راندمان سیستم تأثیر می‌گذارد، پکینگ‌ها یا فیلینگ‌ها هستند. این قطعات وظیفه دارند سطح تماس مؤثری بین جریان هوا و آب ایجاد کنند تا تبادل حرارت و تبخیر به بهترین شکل انجام گیرد. طراحی و آرایش پکینگ‌ها در برج، بر اساس جهت جریان هوا و نوع کاربرد، می‌تواند به دو مدل اصلی تقسیم شود: پکینگ عمودی (Vertical Fill) و پکینگ افقی (Horizontal Fill).
در سیستم‌های صنعتی و نیروگاهی بزرگ که دبی آب و هوا زیاد است، انتخاب نوع پکینگ اهمیت دوچندانی پیدا می‌کند. هر مدل از پکینگ ها دارای مزایا و محدودیت‌هایی از قبیل افت فشار، شست‌وشو، مقاومت در برابر گرفتگی و بازدهی تبخیر است. بنابراین، مقایسه دقیق این دو نوع پکینگ از نظر طراحی، عملکرد و نگهداری می‌تواند راهنمای مهمی برای مهندسان و مدیران تاسیسات باشد.
در این مقاله، به صورت تخصصی به بررسی تفاوت‌ها، مزایا و کاربردهای پکینگ عمودی و افقی در سیستم‌های بزرگ می‌پردازیم و در پایان، راهکارهایی برای انتخاب بهینه بر اساس شرایط آب و اقلیم ارائه خواهیم داد.
ساختار کلی پکینگ برج خنک کننده
پکینگ‌ها در برج‌های خنک کننده به عنوان سطح افزایش دهنده تماس هوا و آب عمل می‌کنند. آب گرم هنگام عبور از پکینگ، به قطرات یا لایه‌های نازک تقسیم شده و در اثر جریان هوای خنک، بخشی از آن تبخیر می‌شود. این تبخیر موجب خنک شدن باقی مانده آب می‌گردد.
پیش از ورود به مقایسه عمودی و افقی، باید بدانیم که جنس، شکل هندسی و چیدمان پکینگ نقش اساسی در راندمان سیستم دارد. در بسیاری از برج ها، از پکینگ برج خنک کننده با طراحی موج دار یا شبکه ای استفاده می‌شود تا سطح تماس افزایش یابد.

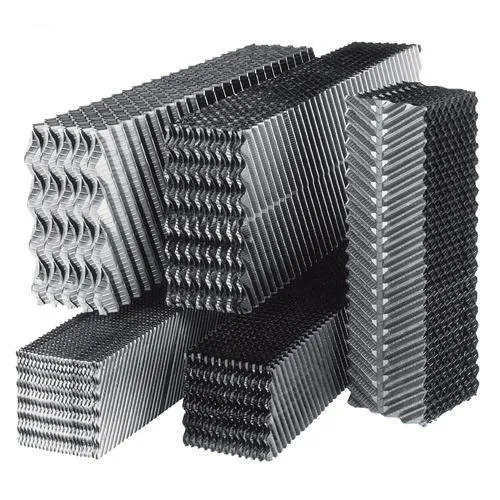

پکینگ‌ها معمولاً از مواد زیر ساخته می‌شوند:
- پکینگ PVC برای مقاومت در برابر خوردگی و انتقال حرارت بالا
- پکینگPP برای مقاومت در برابر حرارت و آلودگی‌های شیمیایی
- فایبرگلاس در محیط‌های بسیار خورنده
شرکت‌هایی مانند فیدار پلیمر کیان مهر از تولیدکنندگان معتبر در زمینه طراحی و ساخت انواع پکینگ‌های صنعتی با ساختارهای عمودی و افقی هستند که مطابق با شرایط کاری و نوع برج انتخاب می‌شوند.
تفاوت ساختاری پکینگ‌های عمودی و افقی
تفاوت اصلی میان این دو نوع پکینگ در جهت عبور جریان هوا و آب است:
- در پکینگ عمودی، مسیر عبور آب و هوا به‌صورت متقاطع یا خلاف جهت (Cross Flow / Counter Flow) طراحی می‌شود. آب از بالا روی پکینگ ریخته شده و هوا از پایین یا از کناره‌ها عبور می‌کند.
- در پکینگ افقی، جریان آب و هوا تقریباً در یک راستا حرکت می‌کنند. این نوع پکینگ برای سیستم‌هایی مناسب است که فضای محدودی دارند یا نیاز به افت فشار کمتر دارند.
به‌صورت خلاصه می‌توان گفت:
پکینگ عمودی برای راندمان حرارتی بالا و پکینگ افقی برای سهولت نگهداری و جریان‌های بزرگ تر مناسب تر است.
عملکرد حرارتی در سیستم‌های بزرگ
در سیستم‌های بزرگ صنعتی مانند پالایشگاه‌ها، نیروگاه‌ها و پتروشیمی‌ها، راندمان خنک کنندگی مستقیماً بر بهره‌وری کل فرآیند تأثیر دارد.
پیش از معرفی مزایا، باید بدانیم که بازده حرارتی پکینگ تابعی از سه عامل اصلی است:
۱. سطح تماس مؤثر بین آب و هوا
۲. زمان اقامت سیال‌ها در پکینگ
۳. اختلاط یکنواخت جریان‌ها
در پکینگ‌های عمودی، سطح تماس بیشتر است زیرا مسیر عبور آب طولانی‌تر بوده و حرکت جریان‌ها متقاطع است. این امر باعث تبخیر مؤثرتر و در نتیجه کاهش دمای بیشتر می‌شود. در مقابل، پکینگ‌های افقی با افت فشار کمتر، برای دبی‌های بالا و سیستم‌هایی با هوادهی قوی مناسب‌تر هستند.
مزایا و معایب پکینگ عمودی
پیش از معرفی مزایا و معایب، توجه کنید که انتخاب پکینگ عمودی معمولاً برای برج‌هایی با فضای کافی و نیاز به راندمان بالا صورت می‌گیرد.
مزایا:
- سطح تماس زیاد بین آب و هوا
- افزایش راندمان تبخیر
- مناسب برای سیستم‌های Counter Flow
- خنک سازی یکنواخت در کل سطح برج
معایب:
- حساسیت بالا به گرفتگی در آب‌های با سختی زیاد
- نیاز به شست‌وشوی منظم
- نصب و تعویض دشوارتر نسبت به پکینگ افقی
مزایا و معایب پکینگ افقی
قبل از بررسی پکینگ افقی، باید بدانیم که پکینگ‌های افقی بیشتر در برج‌های جریان متقاطع (Cross Flow) به کار می‌روند که هوا از کناره‌ها وارد و از بالا خارج می‌شود.
مزایا:
- افت فشار کمتر در مسیر جریان هوا
- شست‌وشوی آسان‌تر
- عملکرد پایدار در آب‌های سخت
- مناسب برای فضاهای محدود یا سیستم‌های کم‌ارتفاع
معایب:
- راندمان تبخیر کمتر نسبت به پکینگ عمودی
- احتمال توزیع نامتوازن آب در بخش‌های فوقانی
- نیاز به کنترل دقیق سیستم پاشش آب
نقش پکینگ اسپلش و پکینگ مدیا ثابت در این ساختارها
در برج‌هایی که از پکینگ‌های افقی یا عمودی استفاده می‌کنند، نوع مدیا نقش مهمی در عملکرد نهایی دارد.
پیش از معرفی انواع پکینگ‌ها، باید گفت که هدف اصلی از انتخاب نوع مدیا، افزایش سطح تماس و کاهش احتمال گرفتگی است.
در پکینگ‌های عمودی:
استفاده از پکینگ فیلمی یا پکینگ مدیا ثابت می‌تواند سطح تماس بالایی را فراهم کند. پکینگ مدیا ثابت معمولاً برای آب‌های تمیزتر و شرایطی که رسوب کمتر است به کار می‌روند.
در پکینگ‌های افقی:
به طور معمول از پکینگ اسپلش استفاده می‌شود، زیرا ساختار بازتری دارد و در مقابل ذرات معلق و رسوبات مقاومت بیشتری نشان می‌دهد.
ترکیب صحیح نوع پکینگ با جهت جریان، می‌تواند به طور قابل توجهی راندمان خنک کنندگی را افزایش دهد.
نقش قطره گیر و الیمیناتور برج خنک کننده
در هر دو نوع سیستم عمودی و افقی، جلوگیری از هدررفت آب و مه زایی اهمیت بالایی دارد. در این بخش، قطره گیر برج خنک کننده یا الیمیناتور برج خنک کننده وارد عمل می‌شوند.
قبل از معرفی عملکرد، باید گفت که این دو قطعه جزو حیاتی ترین قطعات برج خنک کننده محسوب می‌شوند و به حفظ تعادل آبی سیستم کمک می‌کنند.
وظایف قطره‌گیرها:
- جلوگیری از خروج ذرات آب از برج
- بازگرداندن بخار متراکم شده به مدار
- کاهش مصرف آب تا ۲۰٪
- بهبود کیفیت هوای خروجی از برج
در برج‌های بزرگ صنعتی، نصب قطره گیر با طراحی مناسب موجب افزایش پایداری عملکرد پکینگ‌ها نیز می‌شود.
پارامترهای مؤثر در انتخاب بین پکینگ عمودی و افقی
پیش از ارائه فهرست عوامل موثر، لازم است بدانیم که انتخاب نوع پکینگ تنها بر اساس طراحی داخلی برج نیست، بلکه به شرایط محیطی، کیفیت آب و نیاز فرآیند نیز بستگی دارد.
مهم‌ترین عوامل انتخاب شامل موارد زیر هستند:
- دمای آب ورودی و خروجی
- سختی و میزان رسوب گذاری آب
- فضای در دسترس برای نصب برج
- ظرفیت خنک کنندگی مورد نیاز
- نوع سیستم (مدار باز یا بسته)
- هزینه‌های نگهداری و شست‌وشو
در مناطقی با آب سخت و شرایط گرد وغبار زیاد، پکینگ افقی گزینه‌ای مطمئن تر است. اما در صنایع با نیاز به دقت حرارتی بالا مانند نیروگاه‌ها و پتروشیمی‌ها، پکینگ عمودی عملکرد حرارتی بهتری دارد.
تأثیر نگهداری بر عملکرد بلندمدت
پکینگ‌ها در طول زمان به دلیل رسوب، رشد جلبک و آلودگی محیطی راندمان خود را از دست می‌دهند. در هر دو نوع، نگهداری اصولی شامل شست وشوی دوره‌ای، بازبینی ساختار و بررسی گرفتگی مجاری ضروری است.
در این بخش نیز تجربه تولیدکنندگانی مانند فیدار پلیمر کیان مهر نقش مهمی دارد، زیرا طراحی پکینگ‌های مقاوم به رسوب از جنس پکینگ PP یا پکینگ PVC، موجب افزایش عمر مفید و کاهش هزینه‌های تعمیرات می‌شود.
نتیجه‌گیری
در مجموع، انتخاب بین پکینگ‌های عمودی و افقی بستگی به نوع سیستم، کیفیت آب و فضای نصب دارد. پکینگ‌های عمودی با راندمان حرارتی بالاتر برای سیستم‌های حساس و بزرگ مناسب‌ترند، در حالی که پکینگ‌های افقی به دلیل مقاومت در برابر گرفتگی و سهولت نگهداری، گزینه‌ای اقتصادی تر برای آب‌های سخت و محیط‌های صنعتی محسوب می‌شوند.
ترکیب طراحی مهندسی، انتخاب متریال باکیفیت و نصب صحیح توسط متخصصان، کلید دستیابی به عملکرد پایدار در برج خنک کننده است. استفاده از پکینگ‌های تولیدی شرکت فیدار پلیمر کیان مهر می‌تواند توازنی بین دوام، راندمان و هزینه ایجاد کند و عملکرد سیستم را به سطح مطلوب برساند.
سوالات متداول
۱. کدام نوع پکینگ برای آب با سختی بالا مناسب‌تر است؟
پکینگ افقی یا اسپلش، به دلیل ساختار باز و مقاومت بالا در برابر رسوب، برای آب‌های سخت و دارای املاح زیاد بهترین گزینه است.
۲. آیا می‌توان پکینگ عمودی را در برج افقی نصب کرد؟
خیر، جهت جریان هوا و طراحی برج متفاوت است و جایگزینی بدون تغییر در ساختار برج باعث افت راندمان می‌شود.
۳. کدام نوع پکینگ نیاز به نگهداری کمتر دارد؟
پکینگ افقی به دلیل دسترسی آسان تر و جریان مستقیم آب، نیاز به تمیزکاری و نگهداری کمتری نسبت به نوع عمودی دارد.
