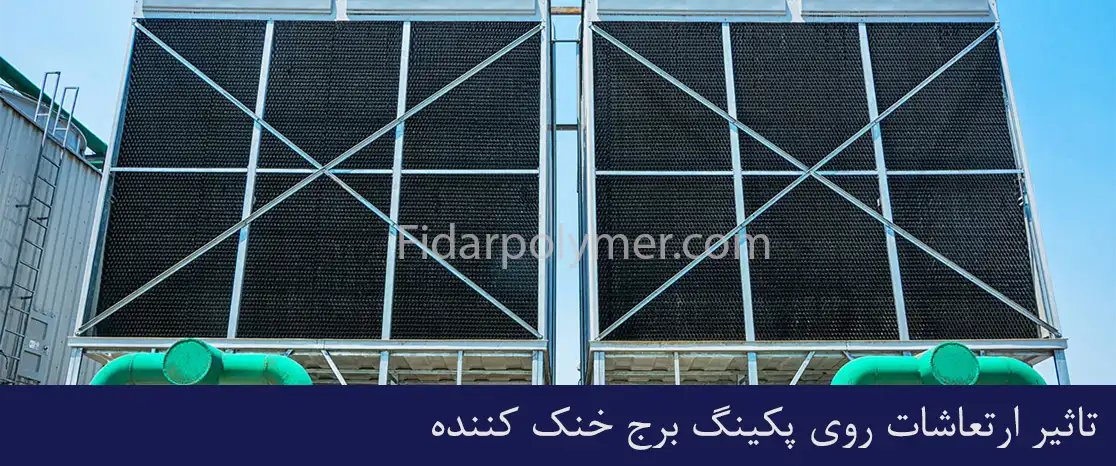

اهمیت ارتعاشات روی پکینگ برج خنک کننده

در سیستم‌های صنعتی مدرن، برج خنک کننده یکی از حیاتی‌ترین تجهیزات در کنترل دما و بازگرداندن حرارت مازاد به محیط است. عملکرد مؤثر این برج‌ها وابسته به مجموعه‌ای از قطعات است که هماهنگ با هم کار می‌کنند تا حداکثر راندمان تبادل حرارتی حاصل شود. در میان این قطعات، پکینگ‌ها نقش اساسی دارند، چرا که سطح تماس میان آب و هوا را افزایش داده و موجب خنک‌سازی مؤثرتر آب می‌شوند.

با این حال، یکی از چالش‌های کمتر مورد توجه در عملکرد طولانی‌مدت برج خنک کننده، ارتعاشات مکانیکی (Vibrations) است. این ارتعاشات می‌توانند از منبع فن، موتور، جریان نامتعادل هوا یا حتی لرزش‌های سازه‌ای، ناشی شوند و در صورت کنترل نشدن، موجب کاهش عمر مفید پکینگ‌ها و سایر قطعات برج خنک کننده شوند.

در این مقاله، به بررسی علمی و کاربردی اثر ارتعاشات مکانیکی بر استحکام و دوام پکینگ‌ها می‌پردازیم، دلایل ایجاد این ارتعاشات را تحلیل کرده و راهکارهایی برای کنترل و کاهش آنها ارائه خواهیم داد.

اهمیت کنترل ارتعاشات در برج خنک کننده

ارتعاشات مکانیکی در برج خنک کننده امری اجتناب ‌ناپذیر است، زیرا این برج‌ها معمولاً شامل اجزای چرخشی مانند فن، موتور و گیربکس هستند. اما زمانی که دامنه این ارتعاشات از حد استاندارد فراتر رود، نیروی دینامیکی ایجاد شده می‌تواند ساختار مکانیکی برج و پکینگ‌ها را تحت تنش قرار دهد.

در برج‌هایی با ارتفاع زیاد و بدنه فایبرگلاس، این ارتعاشات می‌تواند منجر به شکست موضعی یا تغییر شکل دائم پکینگ‌ها شود. از آنجا که پکینگ‌ها معمولاً از مواد پلیمری نظیر PVC یا PP ساخته می‌شوند، لرزش مداوم می‌تواند باعث خستگی مکانیکی و ترک‌خوردگی در اتصالات یا صفحات پکینگ گردد.

منبع اصلی ارتعاشات مکانیکی

پیش از بررسی اثرات، لازم است منابع اصلی ایجاد ارتعاشات را بشناسیم تا بتوان به شکل اصولی آنها را کنترل کرد.

قبل از معرفی عوامل، باید اشاره کرد که ارتعاشات ممکن است هم در محور چرخشی فن ایجاد شود و هم در بخش سازه‌ای برج ایجاد می‌شود، نوع و شدت این ارتعاش معمولاً با ابزارهای آنالیز ارتعاشی اندازه‌گیری می‌شود.

مهم‌ترین دلایل ارتعاش در برج خنک کننده عبارت‌اند از:

• عدم بالانس فن یا محور موتور: شایع‌ترین عامل ارتعاش که منجر به لرزش کل سازه می‌شود.
• خرابی یاتاقان‌ها یا گیربکس: سایش یا لقی بیش از حد در سیستم انتقال نیرو.
• ناهمترازی شفت فن و موتور: موجب ضربه‌های مداوم در حین چرخش.
• اتصال ضعیف پایه‌ها یا فریم برج: باعث انتقال لرزش به کل بدنه می‌شود.
• رسوب یا انسداد در پکینگ‌ها و نازل‌ها: تغییر در جریان آب، تعادل برج را به هم می‌زند.

برندهایی مانند فیدار پلیمر کیان مهر در طراحی و تولید برج‌های خنک‌کننده مدرن، با استفاده از سیستم‌های بالانس دقیق و بدنه‌های تقویت‌شده، تا حد زیادی این ارتعاشات را کنترل کرده‌اند.

اثر ارتعاشات بر پکینگ‌ها

ارتعاشات مکانیکی در بلندمدت می‌تواند خسارات جدی به پکینگ‌ها وارد کند. هر نوع پکینگ برج خنک کننده بسته به طراحی، چگالی، و جنس مواد، واکنش متفاوتی نسبت به لرزش از خود نشان می‌دهد.

۱. اثر بر پکینگ فیلمی

در پکینگ‌های فیلمی که از ورق‌های نازک PVC ساخته شده‌اند، ارتعاشات مداوم باعث مشکل در محل چسب یا جوش بین ورق‌ها می‌شود. این امر منجر به باز شدن کانال‌های جریان و کاهش سطح تماس مؤثر بین هوا و آب خواهد شد.

۲. اثر بر پکینگ اسپلش

پکینگ اسپلش به‌دلیل ساختار شبکه‌ای و طراحی باز خود، مقاومت بیشتری در برابر ارتعاش دارد. با این حال، لرزش‌های شدید می‌تواند موجب شکستن پایه‌های نگهدارنده یا تغییر زاویه صفحات پخش‌کننده شود.

۳. اثر بر پکینگ مدیا ثابت

در پکینگ مدیا ثابت که معمولاً در سیستم‌های تصفیه فاضلاب استفاده می‌شود، ارتعاش باعث جدا شدن مدیا از محل نصب یا ترک خوردن آن در نقاط اتصال می‌شود. این نوع آسیب، راندمان تبادل جرم و حرارت را به‌طور قابل ‌توجهی کاهش می‌دهد.

ارتباط ارتعاش با دمای عملکرد پکینگ

یکی از اثرات ثانویه ارتعاشات، تغییر در الگوی جریان آب و هوا در درون برج است. هنگامی که ارتعاش شدید وجود دارد، جریان هوا به‌ صورت یکنواخت از روی پکینگ عبور نمی‌کند و نواحی با جریان مرده (Dead Zone) ایجاد می‌شود.

این پدیده موجب افزایش دمای موضعی و کاهش بازده خنک ‌سازی می‌شود. در بلند مدت، گرمای متمرکز در برخی نقاط، استحکام مکانیکی پکینگ‌های PVC را کاهش داده و موجب تغییر شکل حرارتی می‌گردد.

تأثیر ارتعاش بر سایر قطعات برج خنک کننده

پکینگ‌ها تنها اجزای آسیب ‌پذیر در برابر ارتعاش نیستند. سایر قطعات برج خنک کننده از جمله قطره گیر برج خنک کننده، نازل‌ها و الیمیناتور برج خنک کننده نیز ممکن است در اثر لرزش دچار ترک یا جابجایی شوند.

قبل از معرفی جزئیات، باید دانست که اثر ارتعاش بر قطعات برج خنک کننده معمولاً به شکل سایش بین قطعات، شکست اتصالات یا افزایش صدای کارکرد برج ظاهر می‌شود.

برخی از مهم‌ترین اثرات ارتعاش بر اجزای دیگر عبارت‌اند از:

• شکستن یا جابجایی نازل‌های پاشش آب.
• ایجاد صداهای غیرطبیعی در فن و گیربکس.
• افزایش نشتی در اتصالات بدنه.
• آسیب به پایه‌های نگهدارنده قطره‌گیرها.

در نتیجه، کنترل ارتعاش نه تنها برای افزایش عمر پکینگ‌ها لازم است، بلکه برای جلوگیری از خسارت به کل سیستم نیز ضروری است.

جنس مواد و مقاومت در برابر ارتعاش

جنس پکینگ نقش مهمی در مقاومت آن در برابر ارتعاشات دارد. مواد مختلف مانند پکینگ pvc  یا پکینگ pp رفتار متفاوتی در برابر لرزش دارند.

پیش از بررسی هر جنس، لازم است بدانیم که انتخاب نوع ماده باید بر اساس شرایط محیطی (دما، رطوبت، نوع سیال و میزان ارتعاش) صورت گیرد.

۱. پکینگ PVC

سبک، ارزان و با انتقال حرارت بالا است، اما مقاومت کمتری در برابر خستگی مکانیکی ناشی از ارتعاش دارد.

۲. پکینگ PP (پلی‌پروپیلن)

دارای استحکام و انعطاف‌پذیری بالاتر نسبت به PVC است و در برج‌هایی که فن‌های بزرگ ‌تر دارند، انتخاب بهتری محسوب می‌شود.

۳. پکینگ‌های فایبرگلاس

این پکینگ ها گران ‌تر هستند، اما فوق‌العاده مقاوم در برابر ارتعاش، حرارت و خوردگی هستند. استفاده از این نوع پکینگ در برج‌های صنعتی بزرگ رایج است.

شرکت‌ فیدار پلیمر کیان مهر پکینگ‌های مقاوم از جنس PP با طراحی ساختاری بهینه و همچنین پکینگ های بادوامی را که دارای شرایط ارتعاشی شدید است، تولید میکند.

روش‌های کاهش اثر ارتعاش بر پکینگ

برای کنترل و کاهش اثرات ارتعاشات مکانیکی، می‌توان مجموعه‌ای از اقدامات طراحی، نصب و نگهداری را به‌کار برد.

قبل از معرفی این اقدامات، باید گفت که هیچ‌کدام از این روش‌ها به تنهایی کافی نیستند و باید به صورت ترکیبی اعمال شوند تا پایداری سیستم تضمین گردد.

راهکارهای اصلی شامل موارد زیر هستند:

• استفاده از فن‌های بالانس‌شده و یاتاقان‌های باکیفیت.
• نصب لرزه‌گیرهای لاستیکی در پایه‌ها.
• تنظیم دقیق محور فن و موتور.
• استفاده از پکینگ‌های مقاوم مانند PP یا اسپلش در برج‌های پر ارتعاش.
• بررسی ماهیانه سیستم برای اطمینان از عملکرد صحیح گیربکس.
• پایش ارتعاشات با دستگاه آنالایزر ویبره و نگهداری پیشگیرانه.

اهمیت طراحی مهندسی در کاهش لرزش

در طراحی برج‌های خنک‌کننده صنعتی، استفاده از تحلیل دینامیکی برای بررسی فرکانس طبیعی سازه اهمیت بالایی دارد. اگر فرکانس کاری فن با فرکانس طبیعی برج برابر شود، پدیده رزونانس رخ می‌دهد که می‌تواند در مدت کوتاهی موجب تخریب کامل پکینگ‌ها شود.

به همین دلیل، مهندسان طراحی باید از نرم‌افزارهای تحلیل ارتعاشی برای پیش‌بینی رفتار دینامیکی برج استفاده کنند. این رویکرد به‌ویژه در برج‌هایی با بدنه فلزی یا بتنی اهمیت دارد.

نگهداری و بازرسی منظم

نگهداری اصولی برج خنک‌کننده نه تنها برای عملکرد حرارتی بلکه برای جلوگیری از آسیب‌های مکانیکی نیز حیاتی است.

پیش از معرفی اقدامات کلیدی، باید دانست که برنامه نگهداری باید شامل بازرسی بصری پکینگ‌ها، تست ارتعاش و کنترل دمای کاری باشد.

اقدامات مهم در نگهداری دوره‌ای شامل موارد زیر است:

• تمیز کردن پکینگ‌ها برای جلوگیری از گرفتگی.
• بازبینی اتصالات مکانیکی فن و پایه‌ها.
• اندازه‌گیری دامنه ارتعاش هر ۶ ماه.
• بررسی قطره‌گیر و اطمینان از عدم ترک‌خوردگی آن.
• تعویض پکینگ‌های آسیب‌دیده با نمونه‌های استاندارد.

نتیجه‌گیری

تحلیل‌ها نشان می‌دهد که ارتعاشات مکانیکی برج خنک‌کننده در صورت عدم کنترل، می‌تواند به‌تدریج منجر به تخریب ساختار داخلی پکینگ‌ها، کاهش راندمان حرارتی و افزایش هزینه‌های تعمیر شود. انتخاب نوع مناسب پکینگ (مثلاً پکینگ اسپلش یا PP)، استفاده از فن‌های بالانس‌شده و پایش ارتعاشی مداوم، سه گام اصلی برای جلوگیری از آسیب هستند.

شرکت فیدار پلیمر کیان مهر با طراحی و ساخت پکینگ‌ها و قطعات برج خنک کننده مقاوم در برابر ارتعاش، توانسته‌ دوام و پایداری برج‌ها را در محیط‌های صنعتی سنگین به شکل قابل توجهی افزایش دهد.

در نهایت، کنترل ارتعاش نه تنها باعث افزایش عمر پکینگ کولینگ تاور می‌شود، بلکه عملکرد کلی برج و سیستم‌های خنک‌کاری را نیز در سطح بالایی از بهره‌وری حفظ می‌کند.
