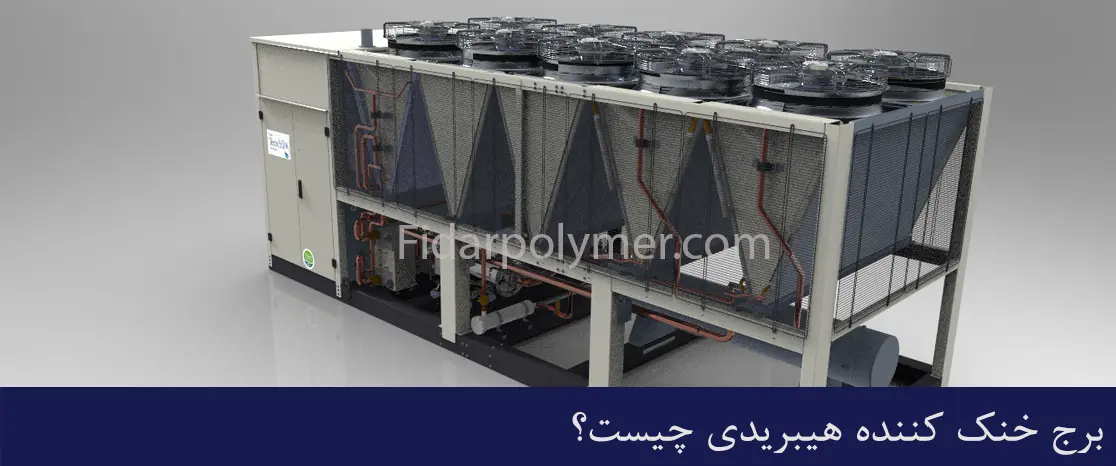

برج خنک کننده هیبریدی یا Hybrid Cooling Tower یک سیستم پیشرفته خنک‌کاری است که با ترکیب مزایای دو فناوری برج خنک کننده مدار باز و برج خنک کننده مدار بسته طراحی شده است. هدف اصلی این برج، افزایش راندمان خنک‌کاری، کاهش مصرف آب، کنترل آلودگی و به حداقل رساندن هزینه‌های نگهداری است.
در این سیستم، آب یا سیال خنک‌شونده در بیشتر مواقع داخل یک مبدل حرارتی (کویل) و بدون تماس مستقیم با هوا گردش می‌کند. این ویژگی باعث می‌شود که مشکلاتی مانند رسوب‌گذاری و آلودگی آب فرآیندی به حداقل برسد. در مواقعی که به خنک‌کاری بیشتری نیاز باشد، سیستم مدار باز فعال شده و آب به‌طور مستقیم با هوا تماس پیدا می‌کند و فرآیند تبخیر، خنک‌کاری را تکمیل می‌کند.
به دلیل استفاده از تجهیزاتی مانند پکینگ برج خنک کن، پکینگ ابارا، پکینگ شانه تخم مرغی و قطره گیر برج خنک کن، راندمان این برج‌ها نسبت به مدل‌های سنتی بسیار بالاتر است. همچنین پکینگ مدیا ثابت تصفیه فاضلاب در برخی مدل‌ها برای بهبود عملکرد تبادل حرارت به کار می‌رود.
نحوه عملکرد برج خنک کننده هیبریدی
عملکرد برج‌های هیبریدی را می‌توان در دو حالت اصلی توضیح داد:
- حالت مدار بسته:
در این حالت، آب یا سیال داخل کویل مبدل حرارتی گردش می‌کند و هوا توسط فن‌ها روی این کویل‌ها دمیده می‌شود. به این ترتیب، انتقال حرارت بدون تماس مستقیم آب فرآیندی با هوا انجام می‌شود. این روش در روزهای سرد یا مواقعی که نیاز به صرفه‌جویی در آب وجود دارد، استفاده می‌شود. - حالت مدار باز:
وقتی نیاز به خنک‌کاری بیشتری باشد، آب روی کویل‌ها یا پکینگ برج خنک کن ریخته می‌شود. این کار باعث افزایش سطح تماس آب و هوا و در نتیجه افزایش سرعت تبخیر و خنک‌کاری می‌شود. در این بخش استفاده از نازل کولینگ تاور اهمیت دارد زیرا پاشش یکنواخت آب را تضمین می‌کند.
ترکیب این دو حالت باعث شده برج‌های هیبریدی هم در شرایط آب و هوایی مرطوب و هم خشک عملکرد بهینه‌ای داشته باشند.
مزایای استفاده از برج خنک کننده هیبریدی
قبل از معرفی لیست مزایا، باید بدانیم که مزیت اصلی این برج‌ها انعطاف‌پذیری در عملکرد است. یعنی می‌توان بسته به شرایط محیطی و نیاز صنعتی، سیستم را در حالت مدار بسته یا باز استفاده کرد.
مزایا شامل موارد زیر است:
- کاهش مصرف آب: با استفاده از حالت مدار بسته در بیشتر زمان‌ها، مصرف آب تا حد زیادی کم می‌شود.
- کاهش تشکیل رسوب و خوردگی: چون آب فرآیندی با هوا در تماس مستقیم نیست، میزان رسوب‌گذاری و خوردگی تجهیزات کمتر است.
- کاهش هزینه نگهداری: به دلیل کاهش رسوب، تجهیزات مانند قطعات برج خنک کننده دوام بیشتری دارند.
- راندمان بالا: با ترکیب سیستم‌ها می‌توان به دمای خروجی پایین‌تر و عملکرد پایدارتر رسید.
- کاهش آلودگی هوا و بخار مرئی: طراحی خاص برج‌های هیبریدی، بخار مرئی را در محیط کاهش می‌دهد که برای مناطق شهری بسیار مهم است.
کاربردهای برج خنک کننده هیبریدی
این نوع برج‌ها در صنایع مختلفی مورد استفاده قرار می‌گیرند که نیاز به خنک‌کاری مداوم و کم‌مصرف دارند. در ادامه به مهم‌ترین صنایع استفاده‌کننده اشاره می‌کنیم.
قبل از لیست، لازم است توضیح بدهم که انتخاب نوع برج برای هر صنعت به شرایط آب و هوایی، محدودیت‌های مصرف آب و نیاز سرمایشی بستگی دارد. در صنایعی که خلوص آب فرآیندی اهمیت دارد، معمولاً از برج هیبریدی با پکینگ شانه تخم مرغی یا پکینگ ابارا استفاده می‌شود.
کاربردها:
- نیروگاه‌های حرارتی و سیکل ترکیبی
- صنایع فولاد و ذوب فلزات
- صنایع پتروشیمی و پالایشگاه‌ها
- کارخانجات غذایی و دارویی
- مراکز داده و تجهیزات خنک‌کاری IT
- پروژه‌های بزرگ تهویه مطبوع
اجزای اصلی برج خنک کننده هیبریدی
برج هیبریدی از بخش‌های مختلفی تشکیل شده است که هرکدام وظیفه خاصی در فرآیند خنک‌کاری دارند.
قبل از ورود به لیست اجزا، باید بگوییم که استفاده از تجهیزات با کیفیت مانند پکینگ برج خنک کن، پکینگ مدیا ثابت تصفیه فاضلاب و قطره گیر برج خنک کن به‌طور مستقیم بر راندمان و عمر مفید سیستم تأثیر می‌گذارد. این قطعات در کنار فن‌های کم‌مصرف و نازل‌های دقیق، عملکرد سیستم را بهینه می‌کنند.
اجزای اصلی:
- کویل مبدل حرارتی
- پکینگ‌ها (فیلمی یا شانه تخم مرغی)
- فن‌ها و سیستم جریان هوا
- نازل کولینگ تاور برای پاشش یکنواخت آب
- قطره‌گیر (الیمیناتور) برای جلوگیری از هدررفت آب
- حوضچه آب خنک‌شده
نکات مهم در انتخاب برج خنک کننده هیبریدی
انتخاب یک برج هیبریدی مناسب نیاز به بررسی چند عامل مهم دارد. قبل از تهیه این سیستم، باید شرایط محیطی، ظرفیت مورد نیاز و نوع فرآیند صنعتی را در نظر گرفت.
پیش از لیست نکات، باید توجه داشت که برج‌های هیبریدی به دلیل تنوع طراحی، ممکن است از لحاظ اندازه، نوع پکینگ ابارا، مدل فن‌ها و سیستم کنترل متفاوت باشند. بنابراین مشاوره با تولیدکنندگان معتبر اهمیت بالایی دارد.
نکات انتخاب:
- ظرفیت خنک‌کاری مورد نیاز
- شرایط آب و هوایی محل نصب
- کیفیت آب موجود و نیاز به تصفیه
- میزان مصرف انرژی
- فضای در دسترس برای نصب برج
نگهداری و سرویس برج خنک کننده هیبریدی
نگهداری منظم این برج‌ها باعث افزایش طول عمر قطعات و حفظ راندمان کاری می‌شود.
قبل از لیست اقدامات نگهداری، باید تأکید کرد که سرویس‌های دوره‌ای شامل شست‌وشوی پکینگ شانه تخم مرغی یا پکینگ برج خنک کن، بررسی قطره گیر برج خنک کن و تست عملکرد نازل کولینگ تاور از مهم‌ترین بخش‌ها هستند.
اقدامات نگهداری:
- بررسی عملکرد فن‌ها و یاتاقان‌ها
- شست‌وشوی پکینگ‌ها و کویل‌ها
- کنترل سیستم توزیع آب
- تعویض قطعات فرسوده
- تست عملکرد سیستم کنترل
نتیجه‌گیری
برج خنک کننده هیبریدی به دلیل ترکیب مزایای سیستم‌های مدار باز و بسته، یکی از بهترین گزینه‌ها برای صنایع بزرگ و پروژه‌های حساس است. استفاده از تجهیزاتی مانند پکینگ برج خنک کن، پکینگ ابارا، پکینگ شانه تخم مرغی، پکینگ مدیا ثابت تصفیه فاضلاب و قطره گیر برج خنک کن نه تنها راندمان سیستم را بالا می‌برد، بلکه باعث کاهش هزینه‌های عملیاتی و افزایش طول عمر تجهیزات می‌شود. این نوع برج‌ها با طراحی مدرن خود، آینده خنک‌کاری صنعتی را به سمت مصرف بهینه منابع و عملکرد پایدار هدایت می‌کنند.
سوالات متداول
۱. آیا برج خنک کننده هیبریدی مصرف آب کمتری نسبت به برج خنک کننده مرطوب دارد؟
بله، طراحی ترکیبی این برج باعث می‌شود که بخش قابل توجهی از فرآیند خنک‌کاری توسط تبادل حرارتی خشک انجام شود و همین امر مصرف آب را به میزان زیادی کاهش می‌دهد.
۲. چه نوع پکینگی برای برج خنک کننده هیبریدی مناسب است؟
معمولاً پکینگ برج خنک کن یا انواع خاصی از پکینگ‌های مقاوم مانند پکینگ ابارا و پکینگ شانه تخم مرغی استفاده می‌شود که در برابر دما و رسوبات مقاوم هستند.
۳. آیا امکان ارتقای برج خنک کننده مرطوب به مدل هیبریدی وجود دارد؟
بله، با تعویض یا اضافه کردن قطعات برج خنک کننده و تجهیزاتی مانند قطره گیر برج خنک کن و پکینگ مدیا ثابت تصفیه فاضلاب می‌توان برج مرطوب را به مدل هیبریدی ارتقا داد، البته این کار نیازمند بررسی فنی دقیق است.
