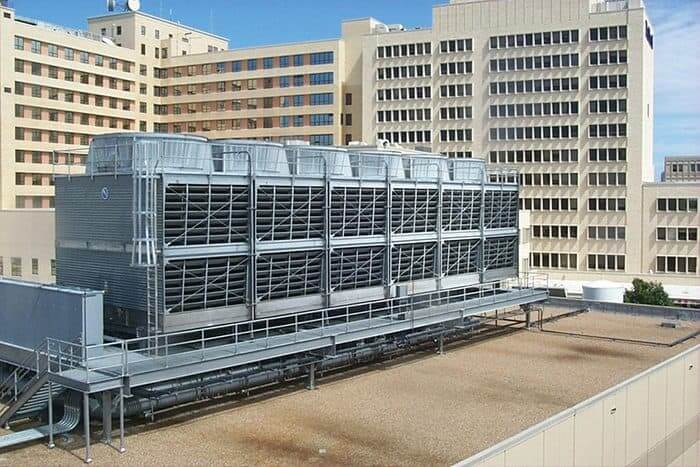

برجهای خنک کننده (Cooling Towers) یکی از اجزای حیاتی در صنایع مختلف، از نیروگاهها و پتروشیمیها گرفته تا سیستمهای تهویه مطبوع بزرگ، به شمار میآیند. وظیفه اصلی این تجهیزات، دفع حرارت از آب در گردش است تا بتواند مجدداً برای خنک سازی فرآیندهای صنعتی مورد استفاده قرار گیرد. «پکینگ» یا «مدیا» (Packing/Fill Media) قلب تپنده برج خنککننده است که با افزایش سطح تماس بین آب گرم و جریان هوا، راندمان تبادل حرارت را به حداکثر میرساند.
با این حال، با گذشت زمان، این جزء حیاتی میتواند دچار سختی، گرفتگی، و کاهش راندمان شود که پیامدهای جدی برای کل سیستم خنککاری به همراه دارد.
در این مقاله، به بررسی دلایل اصلی سخت شدن و گرفتگی پکینگ برجهای خنک کننده، اهمیت قطعات کلیدی مانند پکینگ برج خنک کننده و قطرهگیرها، و همچنین نقش شرکتهای متخصص در این زمینه، مانند فیدار پلیمر کیان مهر، میپردازیم. علاوه بر این، نگاهی به یکی از مدلهای تخصصی، یعنی پکینگ ابارا، خواهیم داشت.
پکینگ برج خنک کننده از عملکرد تا مشکلات
پکینگ در برجهای خنککننده به دو نوع اصلی تقسیم میشود:
- پکینگ فیلمی (Film Packing): آب را به شکل لایههای نازک (فیلم) در میآورد و سطح تماس بسیار بالایی ایجاد میکند (مانند پکینگهای لانه زنبوری یا بلوکی).
- پکینگ اسپلش (Splash Packing): آب را به قطرات کوچک تقسیم میکند و تماس با هوا را افزایش میدهد (مانند پکینگهای شبکهای یا پال رینگ).
دلایل اصلی سخت شدن و گرفتگی پکینگ:
سخت شدن و گرفتگی پکینگ عمدتاً به معنای انباشت مواد و کاهش فضای عبور هوا و آب است که در نهایت منجر به افت فشار و کاهش شدید انتقال حرارت میشود. مهمترین عوامل این پدیده عبارتند از:
الف) رسوبگذاری (Scaling)
رسوبگذاری شایعترین و مخربترین مشکل است. با تبخیر آب در گردش، غلظت املاح محلول (به ویژه کلسیم و منیزیم) افزایش مییابد. در دماها و pH بالا، این املاح از حالت محلول خارج شده و به صورت رسوبات سخت (مانند کربنات کلسیم) روی سطوح پکینگ تجمع مییابند. این لایههای سخت باعث کاهش ضخامت مؤثر آب، کاهش سطح انتقال حرارت و در نهایت مسدود شدن کانالهای پکینگ میشوند.
ب) تودهآلودگی و گرفتگی زیستی (Fouling and Biofouling)
آب برج خنککننده محیطی ایدهآل برای رشد میکروارگانیسمها (باکتریها، جلبکها و قارچها) است. این میکروارگانیسمها لایههای لزج و ژلاتینی (بیوفیلم) تشکیل میدهند که:
- مستقیماً کانالهای پکینگ را مسدود میکنند.
- به ذرات معلق (گل، لجن، خاکستر) کمک میکنند تا به سطح پکینگ چسبیده و تشکیل توده آلوده دهند. تودههای آلوده و لجن وارد شده از محیط اطراف (مانند خاک یا گرد و غبار) نیز به مرور زمان پکینگ را مسدود و آن را سنگین میکنند.
ج) توزیع نامناسب آب (Uneven Water Distribution)
اگر سیستم توزیع آب (مانند اسپرینکلر هد یا نازلها) دچار گرفتگی یا خرابی شود، آب به طور یکنواخت روی سطح پکینگ پخش نمیشود. در نقاطی که آب کمتری جریان دارد، تبخیر سریعتر رخ داده و غلظت املاح به شدت افزایش مییابد، که نتیجه آن رسوبگذاری موضعی و سخت شدن پکینگ در آن نواحی است.
د) خرابی و فرسایش فیزیکی
استفاده از پکینگهای با کیفیت پایین، قرار گرفتن در معرض دماهای بسیار بالا (بیش از تحمل متریال PVC یا PP)، یا استفاده از مواد شیمیایی نامناسب برای شستشو، میتواند به ساختار پکینگ آسیب زده و آن را تخریب کند. تکههای خرد شده پکینگ نیز میتوانند به عنوان توده آلودگی عمل کرده و سایر قسمتها را مسدود کنند.
قطعات کلیدی در برج خنک کننده و تأثیر آنها
عملکرد پکینگ به سلامت سایر اجزای برج خنککننده وابسته است.
الف) انکرهای پکینگ برج خنک کننده
انکرهای پکینگ (Packing Anchors/Hold Down Grids) قطعاتی هستند که برای نگهداری بلوکهای پکینگ در جای خود و جلوگیری از جابجایی یا شناور شدن آنها به کار میروند. اگر این انکرها به درستی نصب نشوند یا با گذشت زمان دچار خوردگی و شکستگی شوند، پکینگها از جای خود خارج شده، دچار انباشتگی نامنظم میشوند و به هم میفشارند که این امر به نوبه خود باعث انسداد مسیرهای جریان و سخت شدن پکینگ میشود.
ب) قطرهگیر برج خنککننده (Drift Eliminator)
قطره گیر وظیفه جداسازی قطرات آب همراه هوا (Drift) را بر عهده دارد تا میزان مصرف آب کاهش یابد و آلودگی محیط اطراف توسط آب برج خنک کننده به حداقل برسد. قطره گیر تیغه ای (Blade Drift Eliminator) و قطرهگیر سلولی (Cellular Drift Eliminator) از انواع رایج هستند. اگر قطرهگیرها خود دچار رسوب یا گرفتگی شوند، مقاومت در برابر جریان هوا (افت فشار) به شدت افزایش مییابد. این افزایش افت فشار، توانایی فن برای کشیدن هوا از میان پکینگ را کاهش داده و در نتیجه راندمان خنککاری کل سیستم را پایین میآورد. همچنین گرفتگی شدید میتواند باعث آبگرفتگی پکینگ (Flooding) شود.
ج) سایر قطعات برج خنک کننده
سلامت سایر اجزای برج مانند فن، موتور، نازلها، حوضچه آب و بدنه نیز در عملکرد پکینگ مؤثر است. به عنوان مثال، خرابی نازلها (که آب را روی پکینگ میپاشند) مستقیماً منجر به توزیع نامناسب و رسوبگذاری موضعی پکینگ میشود.
پکینگهای تخصصی: پکینگ ابارا و سازندگان داخلی
انتخاب پکینگ مناسب نقش کلیدی در مقاومت در برابر سخت شدن و رسوبگذاری دارد.
الف) پکینگ ابارا (Ebara Packing)
پکینگهای موسوم به پکینگ ابارا، که اغلب به دلیل شکل خاص طراحی و مهندسی شدهشان شناخته میشوند، به گونهای طراحی شدهاند که علیرغم ایجاد سطح تماس مؤثر، مقاومت نسبتاً بالاتری در برابر رسوب و گرفتگی ناشی از کیفیت پایین آب داشته باشند. این نوع پکینگ معمولاً از جنس پلیمرهایی مانند PVC یا PP تولید میشود و در برخی مدلهای خاص برجهای خنککننده (مانند برجهای ساخت شرکت ابارا یا الگوبرداری از آنها) به کار میرود. مقاومت مکانیکی و طراحی بهینه کانالهای جریان در این پکینگها، نگهداری از آنها را تسهیل میکند.
ب) نقش فیدار پلیمر کیان مهر در صنعت پکینگ
شرکتهایی نظیر فیدار پلیمر کیان مهر به عنوان تولیدکنندگان داخلی قطعات پلیمری برجهای خنککننده، نقش حیاتی در تأمین نیاز صنایع دارند. این شرکتها معمولاً طیف وسیعی از محصولات پکینگ (فیلمی، اسپلش، لانه زنبوری) و قطرهگیر (سلولی، تیغهای) را تولید میکنند. تخصص در تولید پکینگهای با ضخامت و گامهای مختلف (مانند گامهای ۱۹ و ۲۷)، با استفاده از مواد اولیه مقاوم (PP و PVC)، و رعایت استانداردهای فنی، به صنایع کمک میکند تا با انتخاب محصول مناسب (به ویژه برای شرایط آب و هوایی و کیفیت آب خاص ایران)، از سخت شدن و خرابی زودرس پکینگها جلوگیری کنند. توانایی تولید پکینگهای ضد رسوب و قابل شستشو با اسید (در صورت استفاده از متریال PP) از مزایای این تولیدکنندگان داخلی است.
اقدامات پیشگیرانه و نگهداری
برای جلوگیری از سخت شدن و گرفتگی پکینگ، رعایت نکات زیر ضروری است:
- تصفیه و سختیگیری آب: استفاده از سیستمهای تصفیه آب (مانانند فیلتراسیون، سختیگیر یا دوزینگ مواد ضد رسوب) قبل از ورود به برج برای کاهش املاح و ذرات معلق.
- کنترل شیمیایی آب: اجرای یک برنامه جامع شیمیایی برای کنترل pH، غلظت املاح (Cycle of Concentration) و جلوگیری از رشد بیولوژیکی (استفاده از بایوسایدها).
- شستشوی منظم (Acid/Alkaline Cleaning): تمیزکاری دورهای پکینگها برای حذف رسوبات انباشته شده، به ویژه برای پکینگهای پلی پروپیلن (PP) که قابلیت شستشو با اسید رقیق را دارند.
- بازرسی و تنظیم سیستم توزیع آب: بررسی منظم نازلها و اسپرینکلرها برای اطمینان از پاشش یکنواخت آب.
- بررسی انکرهای پکینگ: اطمینان از سلامت انکرها برای تثبیت پکینگ در محل خود.
- انتخاب پکینگ مناسب: انتخاب پکینگی با طراحی بهینه (مانند پکینگهای با گام بازتر برای آبهای آلودهتر) با مشورت تولیدکنندگانی مانند فیدار پلیمر کیان مهر.
نتیجهگیری
سخت شدن و کاهش راندمان پکینگ در برجهای خنک کننده یک مشکل پیچیده است که ریشه در کیفیت نامطلوب آب، رشد بیولوژیکی، نقص در سیستم توزیع آب و فرسایش فیزیکی دارد. این پدیده نه تنها کارایی تبادل حرارت را به شدت کاهش میدهد، بلکه میتواند منجر به آسیب به سایر قطعات برج خنک کننده و افزایش هزینههای نگهداری و مصرف انرژی شود. نقش اجزای حیاتی مانند انکرهای پکینگ و قطرهگیر تیغهای در حفظ ساختار و جریان هوای بهینه غیرقابل انکار است. استفاده از پکینگهای مهندسیشده مانند پکینگ ابارا و همکاری با تولیدکنندگان معتبر داخلی نظیر فیدار پلیمر کیان مهر برای تأمین قطعات باکیفیت و متناسب با شرایط بهرهبرداری، در کنار اجرای یک برنامه دقیق نگهداری و تصفیه آب، تنها راهکار تضمینکننده برای حفظ راندمان بلندمدت برجهای خنککننده است.
سوالات متداول
. تفاوت اصلی بین پکینگ فیلمی (لانه زنبوری) و پکینگ اسپلش چیست و کدامیک بیشتر مستعد سخت شدن است؟
پکینگ فیلمی (لانه زنبوری) با ایجاد لایههای نازک آب، سطح تماس بیشتری فراهم کرده و راندمان بالاتری دارد، اما به دلیل کانالهای کوچکتر، حساسیت بیشتری نسبت به گرفتگی و رسوبگذاری (سخت شدن) در برابر آبهای با کیفیت پایین یا املاح زیاد دارد. پکینگ اسپلش (مانند رندوم اسپلش یا گرید) با تقسیم آب به قطرات، مقاومت کمتری در برابر گرفتگی دارد و برای آبهای کثیفتر توصیه میشود، هرچند راندمان حرارتی آن معمولاً کمتر از نوع فیلمی است.
۲. چه زمانی باید قطرهگیر برج خنککننده را تعویض کرد؟
تعویض قطرهگیر (مانند قطرهگیر تیغهای) زمانی ضروری است که: الف) افزایش محسوس در میزان آب خروجی (Drift) مشاهده شود. ب) بازرسی فیزیکی، شکستگی، تغییر شکل یا آسیب شدید به تیغهها را نشان دهد. ج) گرفتگی شدید رسوبی یا بیولوژیکی رخ داده باشد که با شستشو قابل رفع نباشد و منجر به افزایش افت فشار فن شده باشد.
۳. شرکت فیدار پلیمر کیان مهر چه نقشی در حل مشکل سخت شدن پکینگ دارد؟
شرکتهایی مانند فیدار پلیمر کیان مهر با تولید پکینگهای باکیفیت و مقاوم در برابر شرایط مختلف دمایی و شیمیایی، و همچنین عرضه پکینگهای با گام و طراحیهای متفاوت (مثلاً پکینگهای PP با قابلیت اسیدشویی)، به صنایع کمک میکنند تا با انتخاب ماده و طرح مناسب، از سخت شدن زودرس پکینگ جلوگیری کنند. همچنین مشاوره در زمینه انتخاب پکینگ مناسب برای کیفیت آب خاص هر صنعت، از خدمات کلیدی این شرکتها است.
