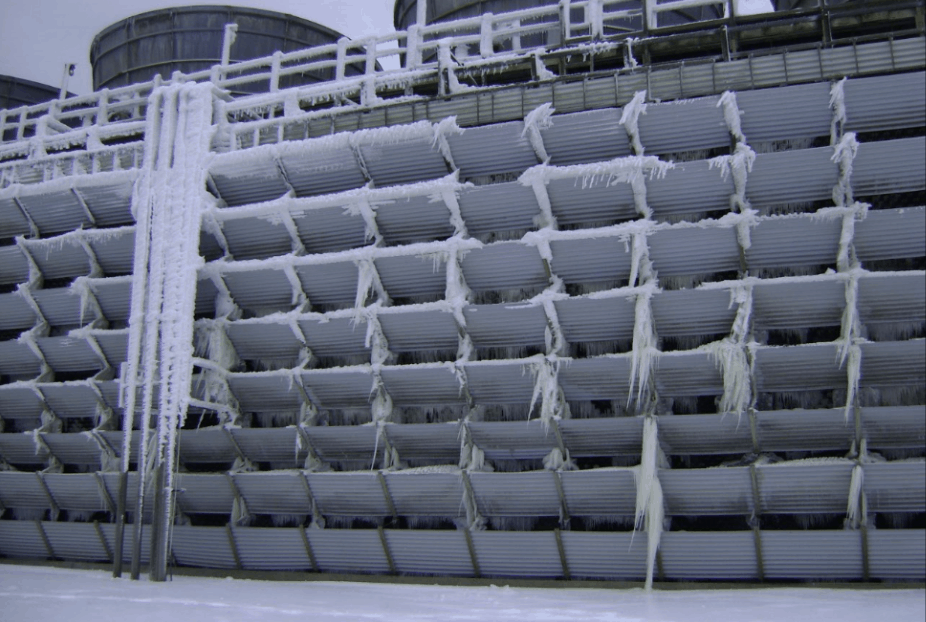

یخ زدگی پکینگ برج خنک کننده یکی از جدیترین چالشهایی است که اپراتورهای تأسیسات صنعتی و سیستمهای HVAC در فصول سرد سال با آن مواجه میشوند. این پدیده نه تنها باعث کاهش چشمگیر راندمان حرارتی برج میشود، بلکه میتواند به تخریب فیزیکی گسترده قطعات برج خنک کننده و توقف کامل عملیات منجر گردد. حفظ جریان آب و هوای گرم در سیستم در دمای انجماد، مستلزم ترکیبی دقیق از تنظیمات عملیاتی، طراحی صحیح و استفاده از قطعات برج خنک کننده با کیفیت است. این مقاله به بررسی علل، پیامدها و راهکارهای جامع برای مدیریت و پیشگیری از یخ زدگی پکینگ در کولینگ تاور میپردازد.
دلایل و پیامدهای یخ زدگی پکینگ
یخ زدگی در برج خنک کننده معمولاً از مناطق بیرونی و در معرض هوا آغاز شده و به تدریج به سمت داخل پیشروی میکند. این فرآیند اغلب در شرایطی رخ میدهد که دمای هوای محیط به زیر نقطه انجماد رسیده و نرخ تبخیر آب بسیار بالا یا جریان آب روی پکینگ ناکافی باشد.
عوامل اصلی یخ زدگی
- دمای پایین محیط: مهمترین عامل، کاهش دمای محیط به زیر صفر درجه سانتیگراد است.
- بار حرارتی کم: زمانی که بار حرارتی سیستم (میزان گرمایی که باید دفع شود) کاهش مییابد، دمای آب ورودی به برج پایین آمده و خطر انجماد افزایش مییابد.
- کاهش جریان آب: در برخی حالات عملیاتی، کاهش دبی آب که روی پکینگها توزیع میشود، باعث میشود سطح پکینگ خشک یا نیمهخشک شده و به سرعت منجمد شود.
- جریان هوای بیش از حد: جریان هوای بسیار زیاد (ناشی از تنظیم نامناسب فن) میتواند آب را در لبههای پکینگ سریعتر از حد لزوم خنک کرده و باعث انجماد شود.
پیامدهای مخرب انجماد
یخ زدگی پکینگ عواقب جدی برای عملکرد و سلامت برج به همراه دارد:
- آسیب فیزیکی به پکینگ: گسترش حجم یخ باعث ترک خوردگی، شکستگی و لهشدگی ساختار پکینگ برج خنک کننده میشود. این امر هزینههای تعویض گزافی را به بار میآورد.
- انسداد جریان هوا: تودههای یخ، مسیر عبور هوا را مسدود کرده و باعث کاهش چشمگیر عملکرد فن و افزایش فشار استاتیک میشوند.
- تخریب سازه: در موارد شدید، وزن سنگین یخ انباشته شده میتواند به تخریب ساپورتها، توزیعکنندههای آب و حتی ساختار اصلی برج آسیب جدی وارد کند.
- کاهش راندمان حرارتی: یخ زدگی باعث کاهش سطح تماس مؤثر بین آب و هوا شده و توانایی دفع حرارت برج را به شدت کاهش میدهد.
راهکارهای پیشگیرانه و عملیاتی
مدیریت زمستانی برج خنک کننده بر دو اصل اساسی استوار است: حفظ دمای آب بالای نقطه انجماد و توزیع یکنواخت و مؤثر آب روی پکینگ.
۱. تنظیمات عملیاتی (Operation Adjustments)
- افزایش دمای آب: مطمئن شوید دمای آب ورودی به برج بالاتر از 4 تا 5 درجه سانتیگراد باقی بماند. کاهش دبی دور ریز (Bleed-off) میتواند به حفظ دمای آب سیرکوله کمک کند.
- مدیریت جریان هوا (Fan Control):
- در برجهای القایی (Induced Draft)، با خاموش کردن یا کاهش سرعت فنها (استفاده از VFD)، میزان ورود هوای سرد را کنترل کنید.
- در شرایط بسیار سرد، میتوان با معکوس کردن چرخش فن برای مدتهای کوتاه، هوای گرم را از طریق خروجی فن، به داخل محفظه پکینگ دمید تا یخهای سطحی ذوب شوند.
- بایپس آب (Water Bypass): در شرایطی که تنها خنکسازی جزئی مورد نیاز است، میتوان با استفاده از یک خط بایپس، بخشی از آب را بدون عبور از پکینگ مستقیماً به حوضچه آب سرد برگرداند تا دمای کلی آب بالا بماند.
۲. حفاظت از حوضچه آب سرد (Cold Water Basin Protection)
حوضچه آب سرد (Basin) مستعدترین بخش برای یخ زدگی است.
- استفاده از هیتر حوضچه (Basin Heaters): نصب هیترهای الکتریکی در حوضچه، اطمینان میدهد که دمای آب در زمانی که برج خاموش است یا بار حرارتی بسیار کم است، بالاتر از نقطه انجماد باقی بماند.
- سطح آب در حوضچه: حفظ سطح آب در حد مطلوب برای کارکرد پمپها ضروری است، اما در زمان خاموشی، برخی اپراتورها آب را به یک مخزن داخلی تخلیه میکنند.
۳. تغییرات فیزیکی و قطعات مقاوم
برای مقابله با یخ زدگی، لازم است از قطعات برج خنک کننده مقاوم و مناسب استفاده شود.
- انکرها و نگهدارندههای مقاوم: استفاده از انکرهای پکینگ برج خنک کننده با مقاومت بالا در برابر فشار و کشش، مانع از جابجایی یا تخریب پکینگها زیر بار یخ میشوند. فیدار پلیمر کیان مهر به عنوان تولیدکننده، میتواند انواع انکرها و ساپورتهای تقویت شده را ارائه دهد.
- پکینگهای زمستانی: برخی پکینگها با طراحی خاص (مانند پکینگهای ضد رسوب با کانالهای بازتر) اگرچه راندمان حرارتی کمی پایینتری دارند، اما احتمال یخ زدگی و انسداد در آنها کمتر است.
- توزیعکنندههای آب مقاوم: استفاده از نازلها و توزیعکنندههایی که اسپری یکنواختتری دارند، از ایجاد مناطق خشک و مستعد انجماد روی پکینگ جلوگیری میکند.
نقش قطره گیر (Drift Eliminator) در زمستان
قطره گیر برج خنک کننده که معمولاً از جنس PVC و به شکل قطره گیر تیغه ای (Blade Type) ساخته میشود، وظیفه به دام انداختن قطرات کوچک آب (Drift) را دارد تا از خروج آنها به محیط جلوگیری شود. در زمستان، قطره گیرها نیز مستعد یخ زدگی هستند، بهویژه اگر فنها با دور بالا کار کنند.
- ایجاد مقاومت اضافی: انباشت یخ روی تیغههای قطره گیر تیغه ای باعث افزایش مقاومت در برابر جریان هوا میشود که به نوبه خود، کارایی فن را کاهش داده و مصرف انرژی را بالا میبرد.
- ممانعت از جریان هوا: یخ زدگی شدید میتواند جریان هوا را کاملاً مسدود کرده و منجر به خاموشی سیستم به دلیل افت فشار بیش از حد شود.
- آسیب ساختاری: همانند پکینگ، افزایش وزن یخ میتواند تیغههای پلاستیکی قطره گیر را خم کرده و بشکند.
برای جلوگیری از این مشکل، نگهداری صحیح از قطره گیر برج خنک کننده حیاتی است و باید در هنگام بازرسیهای زمستانی به دقت بررسی و در صورت لزوم یخزدایی شوند.
راهکار فیدار پلیمر کیان مهر
شرکت فیدار پلیمر کیان مهر به عنوان یک تولیدکننده پیشرو در زمینه قطعات برج خنک کننده، راهحلهای جامعی برای کاهش ریسک یخ زدگی ارائه میدهد. تخصص این شرکت در مواد پلیمری مقاوم (مانند PVC و PP با مقاومت دمایی مناسب) تضمین میکند که:
- تولید پکینگهای با دوام: ارائه پکینگهای با ضخامت و استحکام مکانیکی بالاتر برای مقاومت در برابر فشار یخ.
- تولید قطره گیر تیغهای بهینه: ساخت قطرهگیرهایی که کمترین افت فشار هوا را دارند تا نیاز به جریان هوای پرفشار (و در نتیجه خطر انجماد) کاهش یابد.
- ارائه انکرهای تقویتی: تولید انکرهای پکینگ برج خنک کننده و ساپورتهای فایبرگلاس (FRP) برای پایداری سازهای در محیطهای سرد و مرطوب.
مشاوره با تولیدکنندگانی مانند فیدار پلیمر کیان مهر برای انتخاب قطعات برج خنک کننده متناسب با اقلیم منطقه عملیاتی، یک گام ضروری در طراحی سیستمهای مقاوم در برابر سرما است.
نتیجه گیری
حفظ عملکرد بهینه برج خنک کننده در فصول سرد سال، نیازمند یک استراتژی چند لایه است که هم تنظیمات عملیاتی را در بر بگیرد و هم بر کیفیت و طراحی قطعات برج خنک کننده تأکید کند. یخ زدگی پکینگ برج خنک کننده و قطره گیر برج خنک کننده یک خطر جدی است که میتواند منجر به خرابیهای فیزیکی گرانقیمت شود. با کنترل دقیق جریان هوا، حفظ دمای آب ورودی و استفاده از قطعات تقویتی مانند انکرهای پکینگ برج خنک کننده و قطره گیر تیغه ای با کیفیت، میتوان از تأسیسات در برابر سختترین شرایط زمستانی محافظت کرد. همکاری با متخصصین مواد پلیمری مانند فیدار پلیمر کیان مهر در انتخاب صحیح مواد و طراحی، تضمینکننده پایداری و راندمان سیستم در تمام طول سال خواهد بود.
سوالات متداول
۱. بهترین روش برای یخزدایی سریع پکینگ یخزده چیست؟
بهترین روش عملیاتی، معکوس کردن چرخش فن به صورت متناوب و کوتاهمدت است. این کار هوای گرم داخل برج را به سمت بالا و بیرون محفظه پکینگ هدایت میکند و باعث ذوب شدن یخهای تشکیل شده در لبههای ورودی هوا میشود. این عملیات باید تحت نظارت دقیق انجام شود تا از افزایش بیش از حد دمای آب جلوگیری گردد.
اگر برج خنک کننده را در زمستان خاموش کنیم، باید چه اقداماتی انجام دهیم؟
در صورت خاموش کردن طولانیمدت برج، تمام آب باید کاملاً از حوضچه، لولهها، نازلها و بهویژه از پکینگ برج خنک کننده و سیستم توزیع تخلیه شود. تخلیه کامل از انجماد و آسیب فیزیکی ناشی از انبساط یخ جلوگیری میکند. علاوه بر این، باید تمام دریچههای ورودی و خروجی هوا مسدود شوند تا از ورود برف و یخ به داخل محفظه جلوگیری شود.
استفاده از ضد یخ در آب کولینگ تاور توصیه میشود؟
خیر، استفاده از ضدیخهای رایج (مانند اتیلن گلیکول) به طور مستقیم در آب برج خنک کننده معمولاً توصیه نمیشود، زیرا بسیار گران است، راندمان انتقال حرارت آب را کاهش میدهد و میتواند ملاحظات زیستمحیطی و قانونی خاصی داشته باشد. به جای آن، برای جلوگیری از انجماد، از هیترهای حوضچه یا تنظیمات عملیاتی (مانند بایپس یا کنترل فن) استفاده میشود. ضدیخ فقط در سیستمهای مدار بسته که سیال خنککننده درون مبدل جریان دارد، به کار میرود.
