کاربرد برج خنک کننده مرطوب

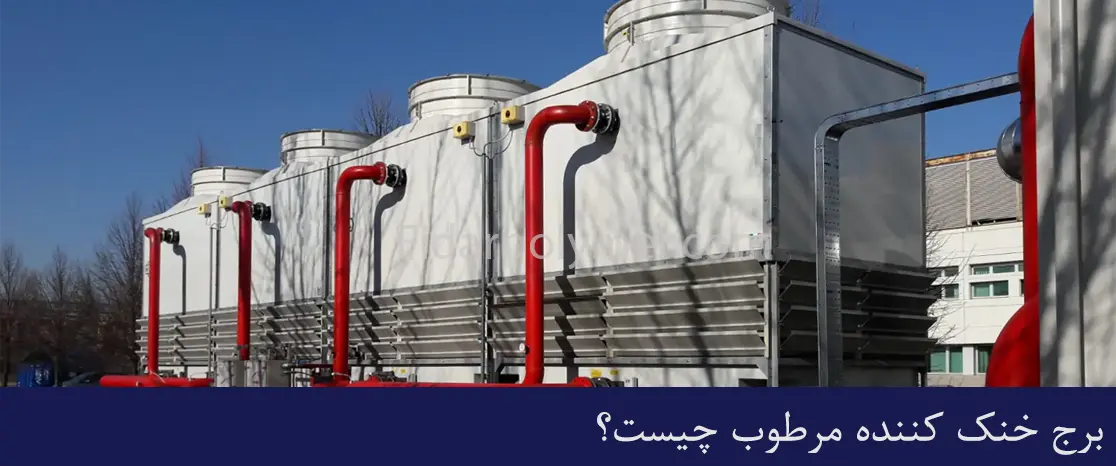

برج خنک‌کننده مرطوب (Wet Cooling Tower) سامانه‌ای برای دفع حرارت است که بر پایه‌ی تبخیر بخش کوچکی از آب عمل می‌کند. آب گرمِ برگشتی از فرایند روی بستری از مدیا (پکینگ) توزیع و با جریان هوای تازه تماس پیدا می‌کند؛ در این برج بخشی از آب تبخیر شده و گرمای محسوس و پنهان، از مدار خارج می‌شود. خروجی این فرآیند، آبی است که دمای آن نزدیک به دمای مرطوب محیط است و دوباره به کندانسور، مبدل یا مصرف‌کننده‌ی صنعتی برمی‌گردد. دلیل محبوبیت این فناوری، راندمان تبادل حرارت بسیار بالا، هزینه مناسب از نظر سرمایه و انعطاف طراحی برج در ظرفیت‌های کوچک تا واحدهای عظیم نیروگاهی است.

سازوکار انتقال گرما در برج مرطوب

برای درک عملکرد این سازوکار، کافی است سه مؤلفه‌ی کلیدی را بشناسیم: آب گرم، هوای تازه و سطح تماس کافی.

آب گرم بعد از ورود، به وسیله‌ی  نازل‌ها روی پکینگ پاشیده می‌شود تا سطح مرطوب و باریکه‌های متعدد ایجاد کند. فن (در برج‌های مکانیکی) یا کشش طبیعی (در برج‌های جریان طبیعی) هوا را از میان مدیا عبور می‌دهد. اختلاف فشار بخار و دما باعث تبخیر بخشی از آب می‌شود؛ این تبخیر گرمای نهان زیادی می‌گیرد و دمای توده‌ی آب را سریع کاهش می‌دهد. هرچه سطح تماس آب و هوا و زمان بیشتر باشد، کاهش دما (Range) و نزدیکی به دمای مرطوب (Approach) بهتر خواهد بود. کنترل پارامترهایی مثل نسبت هوا به آب (L/G)، یکنواختی توزیع آب و کیفیت پکینگ، تعیین‌کننده‌ی راندمان نهایی است.

انواع برج خنک‌کننده مرطوب

قبل از فهرست کردن انواع برج خنک کننده مرطوب، توجه کنید که طبقه‌بندی برج‌های خنک کننده مرطوب معمولاً بر اساس نحوه جریان هوا نسبت به آب، شیوه‌ی ایجاد جریان هوا و نوع مدار فرآیندی انجام می‌شود. انتخاب نوع برج مناسب، تابع اقلیم، محدودیت‌های فضا/صدا/آب از الزامات است.

برج جریان مخالف (Counterflow) و برج جریان متقاطع (Crossflow):

در برج‌های جریان مخالف، هوا از پایین به بالا و آب از بالا به پایین حرکت می‌کند؛ در این برج، راندمان حرارتی معمولاً بالاتر است، اما افت فشار هوا بیشتر است. در برج‌های  جریان متقاطع، هوا از پهلو وارد می‌شود و آب از بالا سرازیر می‌شود؛ افت فشار کمتر است و دسترسی سرویس  نیز بهتر است، هرچند ممکن است که سطح اشغال در این برج افزایش یابد.

برج‌های مکانیکی (Mechanical Draft) و برج‌های جریان طبیعی (Natural Draft):

در برج‌های مکانیکی وظیفه انتقال هوای القایی یا اجباری، به عهده‌ی فن‌های محوری و سانتریفیوژ است، درصورتیکه برج‌های جریان طبیعی به شکل سازه‌های هیپربولیک مرتفع، بدون فن و با شناوری حرارتی کار می‌کنند و برای ظرفیت‌های بسیار بالا به‌صرفه‌اند.

مدار باز (مرطوب کلاسیک) و هیبرید مرطوب‌:

دربرج مدار باز، آب طی فرایندی مستقیم با هوا تماس دارد. در برخی طرح‌های هیبرید، برای کنترل بخار مرئی یا افزایش ظرفیت در پیک گرما، بخش‌های کمکی اضافه می‌شود تا انعطاف عملیاتی بالا رود.

اجزای اصلی برج خنک‌کننده مرطوب

قبل از معرفی اجزای اصلی برج خنک کننده مرطوب، بد نیست بدانید که کیفیت و سازگاری هر جزء و با در نظر گرفتن شیمی آب و شرایط اقلیمی، مستقیماً بر هزینه چرخه عمر (LCCA) اثر می‌گذارد. طراحی خوب این برج در واقع دسترسی سرویس آسان، مصالح مقاوم به خوردگی و اجزایی با افت فشار بهینه است.

بدنه و سازه:

بدنه و سازه این برج، از بتن، فولاد گالوانیزه یا FRP ساخته می‌شود و باید در برابر خوردگی، باد و زلزله مقاوم بوده و همچنین مسیرهای سرویس ایمن داشته باشد.

فن و سیستم محرکه (در نوع مکانیکی):

این سازه دارای فن‌های محوری قطر بزرگ با گیربکس یا درایو مستقیم است. مدل‌های کنترل دور (VFD) برای کاهش مصرف انرژی و نویز و همچنین تنظیم عملکرد در شرایط متغیر جوی، بسیار مفید است.

پکینگ (مدیا):

پکینگ بستر افزایش سطح تماس آب و هوا است. دو خانواده‌ی رایج  پکینگ برج خنک کننده عبارتند از پکینگ فیلمی با راندمان بالا و پکینگ اسپلش/شبکه‌ای که با مقاومت بیشتر در برابر رسوب و آب‌های آلوده عمل می‌کند. انتخاب صحیح پکینگ کولینگ تاور،  کلید رسیدن به هدف است.

سیستم توزیع آب و نازل‌ها:

یکنواختی پاشش، شرط لازمِ راندمان است. نازل‌های مقاوم به گرفتگی و سایش و فشار مناسب توزیع، از تشکیل کانال‌های خشک و مناطق کم‌تبادل جلوگیری می‌کند.

قطره‌گیر (الیمیناتور):

قطره گیر برج خنک کننده، برای حذف قطرات معلق در جریان هوا و رعایت استانداردهای محیط‌زیستی ضروری است. طراحی چندمسیره این قطره گیر همراه با افت فشار کم، بهترین توازن بین حفاظت و انرژی را به وجود می‌آورد.

حوضچه جمع‌آوری و مدار آب:

سطح‌سنج، بلودان، تزریق مواد شیمیایی (ضدخوردگی، ضدرسوب، زیست‌کُش) و فیلتراسیون کمکی در این بخش مدیریت می‌شود.

آب، تبخیر، بلودان: مدیریت شیمی آب در برج خنک کننده مرطوب

پیش از ارائه نکات، به خاطر بسپارید که آب، هم منبع خنک‌کاری است و هم منشأ چالش‌هایی مانند رسوب (Scaling)، خوردگی (Corrosion) و رشد زیستی .طراحی برنامه شیمی آب یعنی یافتن تعادل بهینه بین تبخیر، Drift و بلودان، تا هم کیفیت آب کنترل شود و هم مصرف آب معقول بماند.

تبخیر (Evaporation):

این قسمت منبع اصلی دفع حرارت است و مقدار آن  وابسته به تابع بار حرارتی و شرایط جوی است.

دریفت (Drift):

قطرات بسیار ریز که با هوا خارج می‌شوند؛ با قطره‌گیر مناسب به مقادیر بسیار پایین قابل کاهش است.

بلودان (Blowdown):

تخلیه‌ی بخشی از آب برای کنترل غلظت املاح را بر عهده دارد. مقدار بهینه‌ی بلودان با مفهوم Cycles of Concentration (CoC) تعیین می‌شود.

مواد شیمیایی و فیلتراسیون:

ضدخوردگی، ضدرسوب، بایوساید اکسیدان/غیراکسیدان و فیلترهای جانبی (Side-stream) برای حذف جامدات معلق، ارکان اصلی راهبرد شیمی آب‌اند.

مزایا و چالش‌های برج خنک‌کننده مرطوب

قبل از معرفی، باید دانست که «مزیت» و یا «چالش» وابسته به اقلیم، کیفیت آب و اقتصاد پروژه است. برج مرطوب عموماً بهترین کارایی حرارتی را با هزینه اولیه پایین‌تر ارائه می‌دهد؛ در عوض، آب و شیمی آب را بصورت جدی می‌طلبد.

مزایا:

دستیابی به دمای خروجی نزدیک به دمای مرطوب محیط

هزینه سرمایه‌ای معمولاً کمتر از خشک/هیبرید برای همان ظرفیت

ابعاد فشرده‌تر نسبت به سامانه‌های خشک با همان ظرفیت

مناسب برای اقلیم‌های معتدل و مرطوب با دمای مرطوب پایین

چالش‌ها:

مصرف آب (تبخیر، Drift، Blowdown) و هزینه‌های مرتبط

نیاز به مدیریت شیمی آب و نگهداری برای کنترل رسوب/خوردگی/زیست‌توده

امکان ایجاد بخار مرئی و الزام رعایت استانداردهای بهداشت

نویز فن‌ها در مدل‌های مکانیکی و نیاز به تمهیدات آکوستیکی در محیط‌های شهری

کاربردها و سناریوهای رایج

قبل از فهرست، به این نکته توجه کنید که تقریباً برج مرطوب در هر صنعتی که سیستم آب خنک‌کن در گردش دارد قابل استفاده است؛ از تهویه مطبوع مرکزی گرفته تا فرایندهای سنگین.

نیروگاه‌های بخار و سیکل ترکیبی: خنک‌کردن آب کندانسور با Approach پایین برای بهبود خلا و راندمان توربین.

پتروشیمی و پالایشگاه: حذف گرمای واحدهای مبدل و کندانسورها با بار متغیر و شرایط خورنده.

فولاد و ریخته‌گری: دفع حرارت خطوط نورد، کوره‌ها و مبدل‌های فرایندی.

HVAC مقیاس بزرگ (چیلرها): برج‌های مرطوب جزء جدایی‌ناپذیر چیلرهای جذبی و تراکمی هستند.

صنایع غذایی/دارویی: با راهبردهای سختگیرانه‌ی شیمی آب و بهداشت برای رعایت استانداردها.

نکات طراحی و انتخاب

پیش از نکات، یادآور می‌شوم که هدف واقعی، عملکرد پایدار سالانه است، و صرفا رسیدن به یک نقطه‌ی طرح اهمیت ندارد. اساس این تصمیم‌گیری، تحلیل داده‌های ساعت دمای مرطوب، باد، و الگوی بار حرارتی است.

اقلیم و دمای مرطوب طرح: هرچه WB پایین‌تر، ظرفیت تبخیری بهتر و برج کوچک‌تر.

L/G و افت فشار: بهینه‌سازی نسبت هوا به آب و معماری پکینگ برای حداقل انرژی فن.

صدا و محدودیت‌های شهری: انتخاب فن کم‌صدا، سایلنسر و کنترل دور شبانه.

مصرف آب و CoC طراحی بلودان و بازیافت آب (مثلاً استفاده از آب خاکستری با تصفیه مناسب) برای پایداری.

دسترسی سرویس و ایمنی: مسیرهای دسترسی، سکوی کار، سیستم شست‌وشوی پکینگ و ایزولاسیون الکتریکی.

راهبردهای بهره‌برداری و نگهداری (O&M)

قبل از فهرست اقدامات، توجه کنید که کوچک‌ترین اختلال در توزیع آب یا گرفتگی پکینگ، مستقیماً به افزایش دمای خروجی و هزینه انرژی منجر می‌شود. برنامه‌ی نگهداری پیشگیرانه و پایش داده‌محور ضروری است.

شیمی آب و بلودان: پایش هدایت الکتریکی، pH، سختی، سیلیس و کنترل CoC.

پاک‌سازی پکینگ و نازل‌ها: شست‌وشوی دوره‌ای، تعویض مدیا در صورت افت کارایی، جلوگیری از رشد بیولوژیک.

بازرسی قطره‌گیر: کنترل سلامت الیمیناتور برای کاهش Drift و حفاظت محیطی.

سلامت فن/گیربکس: مانیتورینگ لرزش، دمای یاتاقان، روانکاری و بالانس.

بهداشت و ایمنی: برنامه پیشگیرانه در برابر لژیونلا (دزینگ مناسب، کنترل دما، شست‌وشوی حرارتی/شیمیایی طبق دستورالعمل).

جمع‌بندی

برج خنک‌کننده مرطوب، راه‌کاری پخته و اقتصادی برای دفع حرارت در گستره‌ی وسیعی از کاربردهای صنعتی و ساختمانی است. قابلیت دستیابی به دمای خروجی پایین و هزینه سرمایه‌ای رقابتی، آن را به انتخاب اول بسیاری از پروژه‌ها بدل کرده است. در مقابل، مصرف آب و لزوم مدیریت شیمی آب چالش‌هایی هستند که باید از ابتدا برایشان برنامه داشت: از انتخاب صحیح پکینگ برج خنک کننده و قطره‌گیر گرفته تا طراحی توزیع آب و پایش مستمر کیفیت. اگر تحلیل اقلیم، راهبرد شیمی آب، بهداشت و ایمنی و نگهداری پیشگیرانه را جدی بگیریم، برج مرطوب می‌تواند با کمترین انرژی و بیشترین پایداری عملیاتی، بار حرارتی سامانه را به‌صورت مطمئن دفع کند.
